Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Silnik wózka jezdnego z wózkiem jezdnym do suwnicy z pojedynczym / podwójnym dźwigarem | Źródło prądu: | 3 fazy 380 V 50 Hz |
|---|---|---|---|
| Funkcja dźwigu: | Pojedynczy dźwigar Oveherd Crane | Mechanizm podnoszący: | Wózek elektryczny |
| Metoda kontroli: | Bezprzewodowy pilot zdalnego sterowania | Nominalna ładowność: | 1 ~ 20t |
| ZAKRES: | Jak sobie życzysz | ||
| High Light: | suwnica końcowa,suwnica końcowa |
||
Silnik wózka jezdnego z wózkiem jezdnym do suwnicy z pojedynczym / podwójnym dźwigarem
Krótkie wprowadzenie produktu:
JCYC Markowe wózki są ważnym komponentem instalowanym na obu końcach głównej belki suwnicy, aby wspierać most na niebie.
Wózek końcowy składa się z dwóch części, koła i ramy belki końcowej.Rama belki końcowej składa się z górnej pokrywy, środnika i dolnej pokrywy.Płyta łącząca i stal kątowa są mocowane za pomocą śrub.
Instalacja produktu:
Umieść płytkę łączącą na górze wózka końcowego, wyrównaj
Otwór na kołek pozycjonujący i umieść elastyczne kołki pozycjonujące na
otwór 10x30 w otworze, aby zamocować płytkę łączącą
płyta łącząca i wózek końcowy ze śrubą M16x70.
Wciśnij dwa łożyska w obie strony kół, a następnie
umieść go w wózku końcowym;Zamocuj koła za pomocą wału i wałurękaw.
Zamocować wałek za pomocą płyty dociskowej;Zamocuj płytę wału za pomocą śrub.
Zamontuj gumowy zderzak na płycie uszczelniającej, a następnie przymocuj płytę uszczelniającą do dwóch końców wózka końcowego za pomocą śrub.
Ta płyta montażowa służy do montażu wspornika kolektora prądu na miejscu. Zdejmij płytę montażową podczas montażu wspornika kolektora prądu, przyspawaj wspornik do płyty montażowej, a następnie przymocuj płytę montażową do wózka końcowego za pomocą śrub.
Parametry techniczne produktu:
| Model | Dźwig | Prostokątny Stalowa rura |
Rozmiar koła | Moc silnika | S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
| GL125-15 | 1 t-7,5 m | 150 * 150 * 6 | W125 * 60 | 0,3 kW * 2 | 1500 | 1300 | 400 | 500 |
| GL125-20 | 1 t-11,5 m | 2000 | 1800 | 400 | 500 | |||
| GL125-25 | 1t-16,5m | 2500 | 2300 | 400 | 500 | |||
| GL160-15 | 2t / 3t-7,5m | 150 * 200 * 8 | W160 * 70 | 0,4 kW * 2 | 1500 | 1200 | 400 | 500 |
| GL160-20 | 2t / 3t-11,5m | 2000 | 1700 | 400 | 500 | |||
| GL160-25 | 2t / 3t-16,5m | 2500 | 2200 | 400 | 500 | |||
| GL160-30 | 2t / 3t-22,5m | 3000 | 2700 | 500 | 600 | |||
| GL160-35 | 2t / 3t-28,5m | 3500 | 3200 | 600 | 700 | |||
| GL200-20 | 5t-11,5m | 150 * 250 * 8 | W200 * 70 | 0,4 kW * 2 | 2000 | 1700 | 400 | 500 |
| GL200-25 | 5t-16,5m | 2500 | 2200 | 400 | 500 | |||
| GL200-30 | 5t-22,5m | 0,75 kW * 2 | 3000 | 2700 | 500 | 600 | ||
| GL200-35 | 5t-28,5m | 3500 | 3200 | 600 | 700 | |||
| GL250-20 | 10 t-11,5 m | 200 * 250 * 8 | W250 * 80 | 0,75 kW * 2 | 2000 | 1600 | 400 | 500 |
| GL250-25A | 10 t-16,5 m | 2500 | 2100 | 500 | 600 | |||
| GL250-30A | 10 t-22,5 m | 1,1 kW * 2 | 3000 | 2600 | 500 | 600 | ||
| GL250-35A | 10 t-28,5 m | 3500 | 3100 | 700 | 800 | |||
| GL250-25B | 16t-16,5 m | 200 * 300 * 8 | W250 * 80 | 1,1 kW * 2 | 2500 | 2100 | 600 | 700 |
| GL250-30B | 16 t-22,5 m | 3000 | 2600 | 700 | 800 | |||
| GL250-35B | 16 t-28,5 m | 1,5 kW * 2 | 3500 | 3100 | 700 | 800 | ||
| GL315-30 | 20 t-16,5 m | 200 * 400 * 8 | W315 * 90 | 1,5 kW * 2 | 3000 | 2500 | 700 | 800 |
| GL315-35 | 20 t-22,5 m | 3500 | 3000 | 700 | 800 |

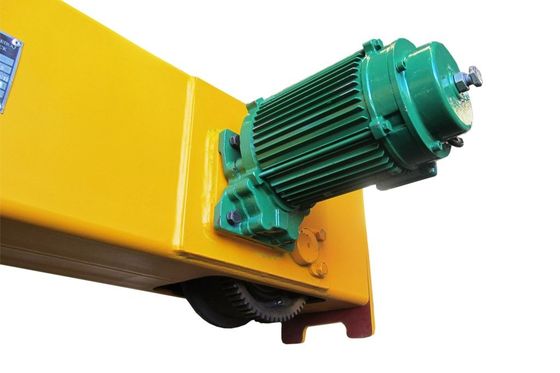

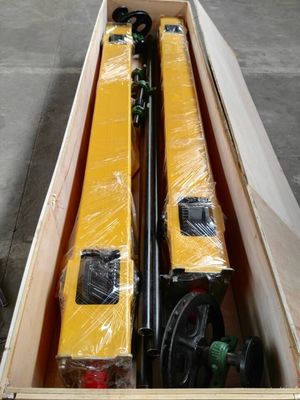

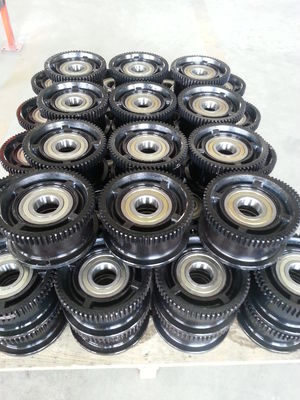

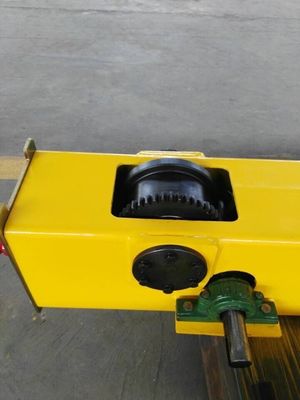

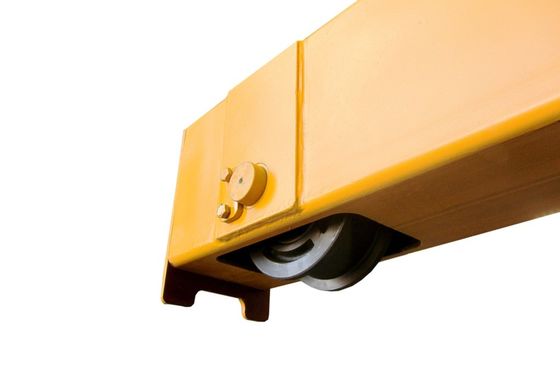

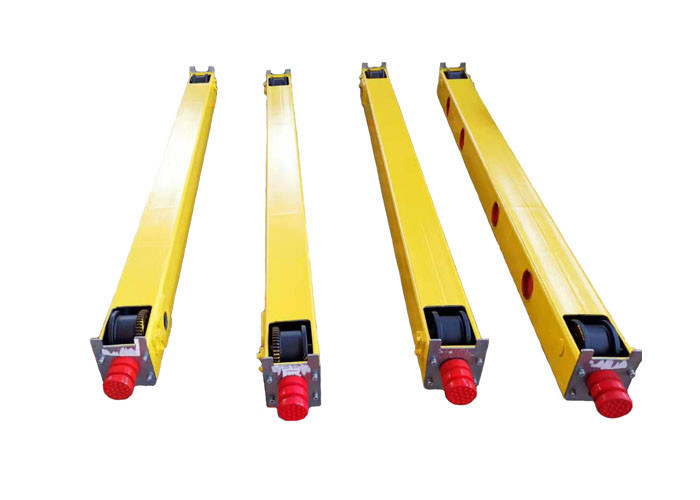

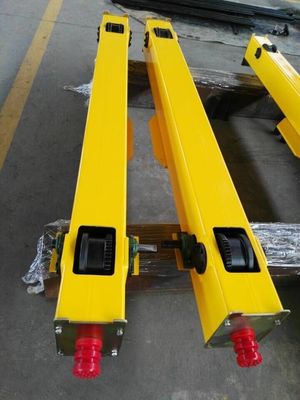

Pokaż produkt:
