Szczegóły Produktu:
Zapłata:
|
| Nazwa produktu: | Pojedynczy dźwigar w europejskim stylu z ruchomym końcem i dźwigiem | Rodzaj: | styl europejski |
|---|---|---|---|
| Dźwigar: | Pojedynczy dźwigar | Podróżować: | Najlepsze bieganie |
| Podanie: | Suwnica typu europejskiego | Zapewniona usługa posprzedażna: | Inżynierowie dostępni do serwisowania maszyn za granicą, wsparcie online, brak usług zagranicznych, |
| High Light: | suwnica końcowa,suwnica końcowa |
||

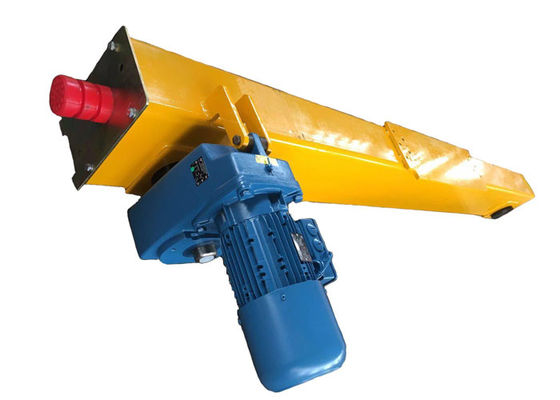

Europejski styl górnego wózka jezdnego z pojedynczym dźwigarem
Opis produktu:
Wózek jezdny z pojedynczym dźwigarem w europejskim stylu jest popularnym i opłacalnym urządzeniem dźwigowym stosowanym w różnych dziedzinach i sektorach, takich jak produkcja, górnictwo, przemysł chemiczny i huty.Suwnica jest dostępna w czterech głównych konfiguracjach, w tym z pojedynczym / podwójnym dźwigarem, wózkiem końcowym, systemem jezdnym i podwieszanym.Nasze suwnice mogą być również projektowane i konstruowane na indywidualne zamówienie, tak aby pasowały do Twoich specjalnych urządzeń dźwigowych.
Parametry techniczne produktu:
| Model | Dźwig | Prostokątny Stalowa rura |
Rozmiar koła | Moc silnika (20 m / min) |
Moc silnika (30 m / min) |
S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
| EUS90-15 | 1,6 t-7,5 m | 150 * 150 * 6 | U90 * 60 | FA27-0,25KW | FA27-0,37KW | 1500 | 1300 | 400 | 550 |
| EUS90-20 | 1,6 t-11,5 m | 2000 | 1800 | 400 | 550 | ||||
| EUS90-25 | 1,6 t-16,5 m | 2500 | 2300 | 400 | 550 | ||||
| EUS90-30 | 1,6 t-22,5 m | 3000 | 2800 | 400 | 550 | ||||
| EUS125-15 | 3,2 t-7,5 m | 150 * 200 * 8 | U125 * 60 | FA27-0,37KW | FA27-0,55KW | 1500 | 1300 | 400 | 550 |
| EUS125-20 | 3,2 t-11,5 m | 2000 | 1800 | 400 | 550 | ||||
| EUS125-25 | 3,2 t-16,5 m | 2500 | 2300 | 400 | 550 | ||||
| EUS125-30 | 3,2 t-22,5 m | 3000 | 2800 | 500 | 650 | ||||
| EUS125-35 | 3,2 t-28,5 m | 3500 | 3300 | 600 | 750 | ||||
| EUS160-15 | 6,3 t-7,5 m | 150 * 250 * 8 | U160 * 70 | FA37-0,55KW | FA37-0,75KW | 1500 | 1200 | 400 | 550 |
| EUS160-20 | 6,3 t-11,5 m | 2000 | 1700 | 400 | 550 | ||||
| EUS160-25 | 6,3 t-16,5 m | 2500 | 2200 | 400 | 550 | ||||
| EUS160-30 | 6,3 t-22,5 m | 3000 | 2700 | 500 | 650 | ||||
| EUS160-35 | 6,3 t-28,5 m | 3500 | 3200 | 600 | 750 | ||||
| EUS200-20 | 12,5 t-11,5 m | 200 * 250 * 8 | U200 * 70 | FA47-0,75KW | FA47-1.1KW | 2000 | 1700 | 500 | 650 |
| EUS200-25 | 12,5t-16,5m | 2500 | 2200 | 500 | 650 | ||||
| EUS200-30 | 12,5 t-22,5 m | FA47-1.1KW | 3000 | 2700 | 600 | 750 | |||
| EUS200-35 | 12,5t-28,5m | 3500 | 3200 | 700 | 850 | ||||
| EUS250-20 | 16 t / 20 t-11,5 m | 200 * 300 * 8 | U250 * 80 | FA57-1.1KW | FA57-1,5KW | 2000 | 1600 | 500 | 650 |
| EUS250-25 | 16t / 20t-16,5m | 2500 | 2100 | 600 | 750 | ||||
| EUS250-30 | 16 t / 20 t-22,5 m | FA57-1,5KW | 3000 | 2600 | 700 | 850 | |||
| EUS250-35 | 16 t / 20 t-28,5 m | 3500 | 3100 | 700 | 850 |
Instalacja produktu:
Umieść płytkę łączącą na górze wózka końcowego, wyrównaj
Otwór na kołek pozycjonujący i umieść elastyczne kołki pozycjonujące na
otwór 10x30 w otworze, aby zamocować płytkę łączącą
płyta łącząca i wózek końcowy ze śrubą M16x70.
Wciśnij dwa łożyska w obie strony kół, a następnie
umieść go w wózku końcowym;Zamocuj koła za pomocą wału i wałurękaw.
Zamocować wałek za pomocą płyty dociskowej;Zamocuj płytę wału za pomocą śrub.
Zamontuj gumowy zderzak na płycie uszczelniającej, a następnie przymocuj płytę uszczelniającą do dwóch końców wózka końcowego za pomocą śrub.
Ta płyta montażowa służy do montażu wspornika kolektora prądu na miejscu. Zdejmij płytę montażową podczas montażu wspornika kolektora prądu, przyspawaj wspornik do płyty montażowej, a następnie przymocuj płytę montażową do wózka końcowego za pomocą śrub.
