Imię: | Fabryka w Chinach Profesjonalna dostawa Elektryczny wciągnik linowy | Pojemność: | 0,25-32 ton |
---|---|---|---|
Prędkość podnoszenia: | 8 (0,8) m / min | Dźwigar: | Pojedynczy dźwigar |
Rodzaj szyny: | Szyna typu I, typu H. | szybkość podróży: | 20/30 m / min |
High Light: | Elektryczny wciągnik jednodźwigarowy 32T,elektryczny wciągnik podnoszący 20 m / min,elektryczny wciągnik portowy |
Fabryka w Chinach Profesjonalna dostawa Elektryczny wciągnik linowy
Krótki przegląd
Elektryczny wciągnik linowy typu CD / MD jest rodzajem małego sprzętu do podnoszenia, który jest zamocowany na belce wciągarki, używany do podnoszenia towarów lub do dźwigu, suwnicy bramowej, dźwigu wspornikowego i innych przedsiębiorstw dźwigów przemysłowych i górniczych.
Ciężar podnoszenia elektrycznego wciągnika linowego jednobiegowego wynosi 0,5-32 tony, poziom roboczy to M3 i M4.
Zastosowanie wciągnika linowego
Wciągnik zawsze używany w ciężkich stalowniach, walcowniach, kopalniach, papierniach, papierniach, cementowniach, elektrowniach, elektrowniach wodnych, młynach rurowych, utylizacji odpadów, metalurgii, transporcie kolejowym, przemyśle samochodowym, spożywczym/farmaceutycznym.
Główna charakterystyka
* Elektryczny wciągnik linowy model CD1, MD1 to niewielki sprzęt do podnoszenia, który można zamontować na pojedynczej belce, pomoście, suwnicy bramowej i ramieniu.
parametry techniczne
Model | Udźwig (t) | Wysokość podnoszenia (m) | Prędkość podnoszenia (m/min) | Prędkość jazdy (m/min) | Typ liny stalowej | Średnica liny stalowej (mm) | Typ śladu wiązki | Obowiązek pracy | Silnik podnoszący | ||
Moc (kw) | Obroty (obr/min) | Zasilacz | |||||||||
CD1-0,25 | 0,25 | 3-9 | 8 | 20 | 6*19 | 3,6 | 16-22b | M3 | 0,4 | 1380 | 220-440V 50/60HZ 3 fazy |
CD1-0,5 | 0,5 | 6-12 | 8 | 20 | 6*37+1 | 4,8 | 16-28b | M3 | 0,8 | 1380 | |
CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7,4 | 16-28b | M3 | 1,5 | 1380 | |
CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 | |
CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4,5 | 1380 | |
CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7,5 | 1380 | |
CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 | |
CD1-16 | 16 | 6-30 | 3,5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 | |
CD1-20 | 20 | 6-30 | 3,5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Uwagi
A. Standardowa wysokość podnoszenia to 6, 9, 12, 18, 24, 30 i 36 metrów.

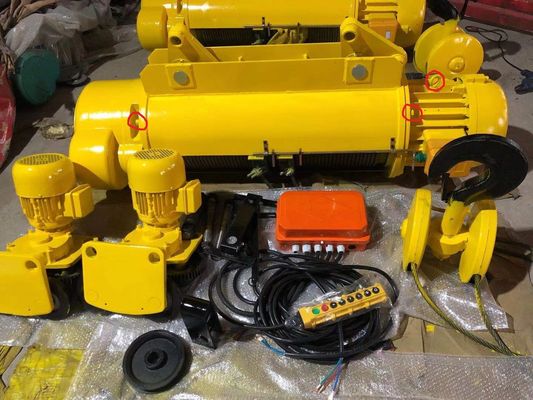

Główne części szczegóły
> Silnik: Silnik wciągnika to silnik z wirnikiem stożkowym z hamulcem;jest to jeden z najlepszych jakościowo silników, który ma większy moment obrotowy, dzięki czemu może być przystosowany do częstej jazdy, maksymalny moment obrotowy jest 2,4-3 razy większy niż moment znamionowy.
> Skrzynia biegów: Skrzynia biegów wciągnika ma specjalnie opracowane koła zębate zapewniające wysoką odporność na zużycie.Każdy zespół wału zębatego jest podparty na łożyskach kulkowych lub wałeczkowych, aby zapewnić płynną pracę przy niskim tarciu.
> Lina stalowa: Liny podnoszące są zgodne z normami eksportowymi.Lina prowadząca zabierana przez bęben nie ślizga się na boki przy luzie.Współczynnik bezpieczeństwa przy nominalnej sile zerwania liny wynosi sześć.
> Bęben linowy: Wciągnik rowkowany Bęben, bezszwowa rura o odpowiedniej długości do nawinięcia w jednej warstwie i zapewnienia eproper
zapewnione jest podparcie liny, aby zminimalizować zużycie ścierne.Wałek bębna rozwiązuje się na łożyskach kulkowych, aby zapewnić płynną pracę.
> System sterowania aparaturą elektryczną: Wciągnik CD1 i MD1 składa się ze skrzynki styczników, przełącznika sterującego, ogranicznika odcięcia, napięcie robocze przełącznika sterującego wynosi 380 V, 36 V lub 24 V (napięcie bezpieczeństwa).
> Prowadnica liny: Prowadnica liny składa się z dwóch połówek, co zapewnia łatwy dostęp.Otacza całkowicie bęben, tak że lina nie może się rozwijać nawet, gdy wciągnik nie jest obciążony.Prowadnice liny naszej firmy są pogrubione i rozszerzone, dzięki czemu nie jest łatwo je uszkodzić.
> Hak:Zblocze hakowe jest testowane na 150% pełnego obciążenia przed montażem.
Pokaz fabryczny
