CD1 Podnośnik Elektryczny Włókno Wiązkowe Podnośnik 1ton 5ton Wysokość podnoszenia 6m/9m z 380V
Krótki przegląd
Elektryczny podnośnik z liny drutowej modelu CD1/MD1 charakteryzuje się kompaktową konstrukcją, lekką wagą, niewielkimi rozmiarami i łatwą obsługą.ale również stosowane w połączeniu z wieloma rodzajami dźwigów elektrycznych lub ręcznych, takich jak dźwigówka pojedyncza, żuraw podwójny, żuraw wyciągowy i żuraw portierny itp.Elektryczny dźwig model MD1 z podwójną prędkością podnoszenia, który powinien być stosowany w przypadku, gdy model dźwigów CD1 nie może spełniać wymogów dotyczących drobnych odchyleń podczas operacji odcięcia.
Złożone wnioski
- szeroko stosowane w fabrykach, warsztatach, magazynach i wielu innych miejscach do bezpośredniego podnoszenia materiałów,
- zainstalowane na prostym lub krzywym stalowym wiązki I żurawi jednobrzezowych do podnoszenia ładunków.
- Może być również stosowany w połączeniu z elektrycznym dźwignikiem podwójnego wiązki, dźwignią bramkową i żurawiami obrotowymi do podnoszenia różnych przedmiotów itp.
- Ma wiele zastosowań tylko ze względu na swoje zalety, takie jak: ciasna struktura, wygodna obsługa, lekka waga, szerokie powszechne zastosowanie itp.
Główne cechy
- Model CD1, MD1 elektryczny dźwigniacz liny drutowej jest małym sprzętem podnoszącym, który może być montowany na pojedynczej belce, mostku, bramce i dźwigni ramiennej.
- Przy niewielkich modyfikacjach może być również używany jako chylka.
- Jest szeroko stosowany w fabrykach, kopalniach, portach, magazynach, magazynach ładunków i sklepach, co jest niezbędne do zwiększenia wydajności pracy i poprawy warunków pracy.
- Model CD1 podnośnik elektryczny ma tylko normalną prędkość, która może spełniać normalne zastosowanie.
- Model MD1 podnośnik elektryczny zapewnia dwie prędkości: prędkość normalną i niską prędkość.
Zalety
- Zgoda CE.
- Lekkie, solidne konstrukcje.
- Niski wysiłek podnoszenia maksymalnego obciążenia.
- Całkowicie wykute haky.
- Łańcuch ładunkowy z stopów wysokiej jakości.
- Trwała ochrona farbą emaliową.
- Urządzenie ochrony przed przeciążeniem dostępne na żądanie.
- Doskonała obsługa posprzedażna.
Silnik:Silnik podnoszący jest silnikiem rotorowym typu kucykowego z hamowaniem; jest jednym z silników o najwyższej jakości, który ma większy moment obrotowy, dzięki czemu może być dostosowany do częstego poruszania się, maksymalny moment obrotowy wynosi 2.4-3 razy większy od momentu obrotowego znamionowego.
Skrzynia biegów:Każdy zestaw jest wspierany na łożyskach kulkowych lub rolkowych, aby zapewnić płynną, nisko tarcia obsługi.
Wiązka drukowana:Wiązki podnoszące są zgodne ze standardami eksportowymi. Wiązka prowadząca przyjmowana przez bęben nie ślizga się na bok podczas luzu.
/Drum z liny:Wzmocniony bęben, bezszwowa rura o odpowiedniej długości, która może być zwinięta w jednej warstwie i zapewnić odpowiednie wsparcie dla liny w celu zminimalizowania zużycia ścierającego.Drum Shaft rozwiązuje na łożyska kulkowe w celu zapewnienia płynnego biegu.
System sterowania urządzeniami elektrycznymi:Podnośnik modelowy CD1 i MD1 składa się z skrzynki kontaktorów, przełącznika sterującego, ograniczaczacza odcięcia, napięcie robocze przełącznika sterującego wynosi 380V, 36V lub 24V (napęd bezpieczeństwa).
Przewodnik liny:Przewodnik liny jest w dwóch połowach, zapewniając łatwy dostęp.Przewodniki liny naszej firmy są grube i rozszerzone, aby nie było łatwo go uszkodzić.
Haczyk:Przed montażem blok haczykowy jest testowany do 150% pełnego obciążenia.
Konfiguracja techniczna
| Model | Pojemność podnosząca (t) | Wysokość podnoszenia (m) | Prędkość podnoszenia (m/min) | Prędkość jazdy (m/min) | Rodzaj liny drukowanej | Średnica liny drutowej (mm) | Typ ścieżki promieniowania I | Praca | Silnik podnoszący |
|---|
| Moc ((kw) | R.P.M. (r/min) | Zasilanie |
|---|
| CD1-0.25 | 0.25 | 3-9 | 8 | 20 | 6*19 | 3.6 | 16-22b | M3 | 0.4 | 1380 | 220-440V 50/60HZ 3faza |
| CD1-0.5 | 0.5 | 6-12 | 8 | 20 | 6*37+1 | 4.8 | 16-28b | M3 | 0.8 | 1380 |
| CD1-1 | 1 | 6-30 | 8 | 20 | 6*37+1 | 7.4 | 16-28b | M3 | 1.5 | 1380 |
| CD1-2 | 2 | 6-30 | 8 | 20 | 6*37+1 | 11 | 20a-32c | M3 | 3 | 1380 |
| CD1-3 | 3 | 6-30 | 8 | 20 | 6*37+1 | 13 | 20a-32c | M3 | 4.5 | 1380 |
| CD1-5 | 5 | 6-30 | 8 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 7.5 | 1380 |
| CD1-10 | 10 | 6-30 | 7 | 20 | 6*37+1 | 15 | 25a-63c | M3 | 13 | 1400 |
| CD1-16 | 16 | 6-30 | 3.5 | 20 | 6*37+1 | 15 | 45a-63c | M2 | 13 | 1400 |
| CD1-20 | 20 | 6-30 | 3.5 | 20 | 6*37+1 | 20 | 50a-63c | M2 | 13 | 1400 |
Uwaga:
- A. Standardowa wysokość podnoszenia wynosi 6, 9, 12, 18, 24, 30 i 36 metrów.
- B. Prędkość podnoszenia może być jednorazowa lub podwójna, a nawet wieloprędkowa z falownikami częstotliwości.
- C. Odpowiednia szyba dla podnośnika o niskiej przestrzeni głowicy to szyba typu H, a szyba typu I jest również dostępna.
- D. Zalecane rozciąganie liny tego typu dźwigni wynosi 2/1, 4/2 lub 4/1.
- E. Normalna prędkość jazdy wynosi 20 m/min i 12.5, 16, 25, 30, 45 m/min na żądanie.
- F. Normalna szerokość szyny podwójnej osiołki wynosi 1200, 1500, 1800, 2100 i 2300 mm.

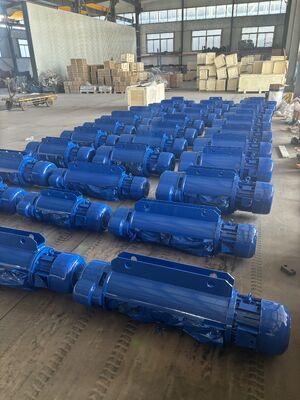

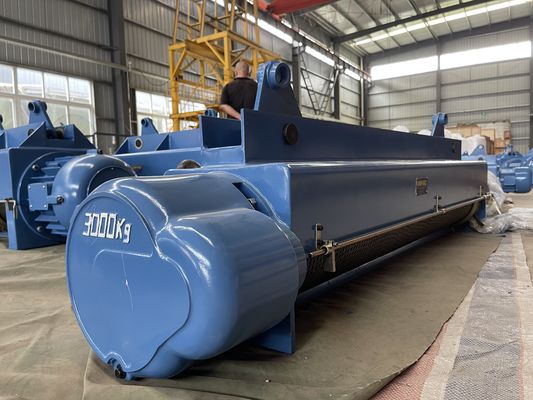

Pokaz produktów
