Szczegóły Produktu:
Zapłata:
|
Nazwa produktu: | Pojedynczy dźwigar suwnicy końcowej karetki | Stan: | Nowy |
---|---|---|---|
ZAKRES: | Zasadniczo 7,5–22,5 m (można dostosować) | Pojemność: | zgodnie z dźwigiem i rozpiętością dźwigu |
Funkcja: | Suwnica jednodźwigarowa | Gwarancja: | Rok |
Zapewniona usługa posprzedażna: | Inżynierowie dostępni do serwisowania maszyn za granicą, wsparcie online, brak usług zagranicznych, | ||
High Light: | suwnica końcowa,suwnica końcowa |

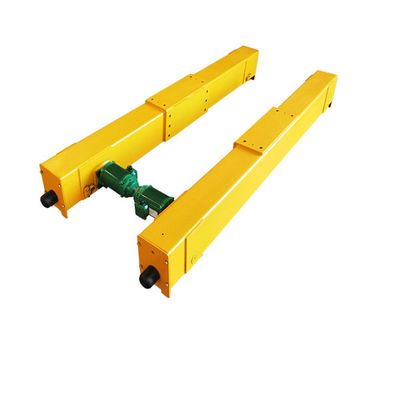

Pojedynczy dźwigar końcowy karetka / belka końcowa z prostokątną stalową rurą i płytami łączącymi
Sposób nakładania produktu:
1. Karetka END ma kompaktowe wymiary, lekkość, dobrą stabilność, potrójny napęd, wysoką wydajność mechaniczną, instalację, użytkowanie, łatwą konserwację, niski koszt, ogólnie jako pierwszy wybór klientów.
2. END Carriage use rectangular tube modular manufacturing, buffer motor drive, with forged wheels. 2. KOŃCÓWKA Do przewozu używa się prostokątnej produkcji modułowej, napędzanego silnikiem buforowym, z kutymi kołami. Use one custom CNC boring and milling machine.Completing opening, boring, milling surface drilling in one time. Użyj jednej niestandardowej maszyny do wiercenia i frezowania CNC. Kończenie wiercenia otworów, wiercenia i frezowania powierzchni w jednym czasie.
3. END Carriage with two main beam webs, rigid connection with the main beam. 3. KONIEC Wózek z dwoma środnikami belki głównej, sztywne połączenie z belką główną. When calibration crane, placed on the main beam webs, after adjustment good crane span, the main beam can be completed securely connecting plate welding. Podczas kalibracji dźwigu, umieszczonego na środnikach belki głównej, po ustawieniu dobrej rozpiętości dźwigu, belkę główną można zakończyć bezpiecznie łącząc spawanie płyty. Main beam can be calibrated separately with end carriage transport, installation, just the main beam webs and end beams are bolted to complete the installation. Belkę główną można skalibrować osobno z transportem karetki końcowej, montażem, tylko żebra belki głównej i belki końcowe są przykręcone w celu dokończenia instalacji.
4. Every END Carriage run institutions have two wheels mounted at both ends of end carriage. 4. Każda instytucja prowadząca karetkę END ma dwa koła zamontowane na obu końcach karetki końcowej. One of only Active Wheel, including gear, used in conjunction with a motor output gear. Jedno z jedynych kół aktywnych, w tym przekładnia, stosowane w połączeniu z przekładnią wyjściową silnika. The other was driven wheels. Drugi był napędzany kołami.
Specyfikacja produktu:
Model | Dźwig | Prostokątny Stalowa rura |
Rozmiar koła | Moc silnika | S1 (mm) |
S2 (mm) |
W1 (mm) |
W2 (mm) |
GL125-15 | 1 t-7,5 m | 150 * 150 * 6 | W125 * 60 | 0,3 kW * 2 | 1500 | 1300 | 400 | 500 |
GL125-20 | 1 t-11,5 m | 2000 | 1800 | 400 | 500 | |||
GL125-25 | 1 t-16,5 m | 2500 | 2300 | 400 | 500 | |||
GL160-15 | 2 t / 3 t-7,5 m | 150 * 200 * 8 | W160 * 70 | 0,4 kW * 2 | 1500 | 1200 | 400 | 500 |
GL160-20 | 2 t / 3 t - 11,5 m | 2000 | 1700 | 400 | 500 | |||
GL160-25 | 2 t / 3 t - 16,5 m | 2500 | 2200 | 400 | 500 | |||
GL160-30 | 2 t / 3 t - 22,5 m | 3000 | 2700 | 500 | 600 | |||
GL160-35 | 2 t / 3 t - 28,5 m | 3500 | 3200 | 600 | 700 | |||
GL200-20 | 5 t-11,5 m | 150 * 250 * 8 | W200 * 70 | 0,4 kW * 2 | 2000 | 1700 | 400 | 500 |
GL200-25 | 5 t-16,5 m | 2500 | 2200 | 400 | 500 | |||
GL200-30 | 5 t-22,5 m | 0,75 kW * 2 | 3000 | 2700 | 500 | 600 | ||
GL200-35 | 5 t-28,5 m | 3500 | 3200 | 600 | 700 | |||
GL250-20 | 10 t-11,5 m | 200 * 250 * 8 | W250 * 80 | 0,75 kW * 2 | 2000 | 1600 | 400 | 500 |
GL250-25A | 10 t-16,5 m | 2500 | 2100 | 500 | 600 | |||
GL250-30A | 10 t-22,5 m | 1,1 kW * 2 | 3000 | 2600 | 500 | 600 | ||
GL250-35A | 10 t-28,5 m | 3500 | 3100 | 700 | 800 | |||
GL250-25B | 16 t-16,5 m | 200 * 300 * 8 | W250 * 80 | 1,1 kW * 2 | 2500 | 2100 | 600 | 700 |
GL250-30B | 16t-22,5m | 3000 | 2600 | 700 | 800 | |||
GL250-35B | 16t-28,5m | 1,5 kW * 2 | 3500 | 3100 | 700 | 800 | ||
GL315-30 | 20 t-16,5 m | 200 * 400 * 8 | W315 * 90 | 1,5 kW * 2 | 3000 | 2500 | 700 | 800 |
GL315-35 | 20 t-22,5 m | 3500 | 3000 | 700 | 800 |
Pokaż fabrykę produktu:
